Река Баксан, правый приток Мальки, берет начало в районе Эльбруса. Длина реки 173 км, площадь водосбора 6 800 км2, падение 2 154 м, среднегодовой сток 3,04 м3.
Баксанский гидроузел
(1930-1939) (1943-1946 - восстановление)
Состав сооружений: водосливная плотина, сифонный водосброс, отстойник деривационный канал, бассейн суточного регулирования и туннель к нему, напорный бассейн, холостой водосброс, напорные трубопроводы, здание ГЭС, отводящий канал, ОРУ 110 и 35 кВ.
Площадь водосбора | 2 180 м2 |
Среднемноголетний сток | 1,05 км3 |
Расчетный максимальный сбросной расход через сооружения (3%) | 680 м3/с |
Длина напорного фронта | 120 м |
Максимальный статический напор | 98,9 м |
От отстойника к станционному узлу вода подается по деривационному каналу длиной 6 540 м, по трем туннелям общей длиной 3 283 м и акведуку длиной 178 м. Расчетный расход деривации 35 м3/с.
Количество гидроагрегатов | 3+1 = 4 |
Установленная мощность при расчетном напоре 91,5 м | 8,32х3+0,12 = 25 тыс. кВт |
Среднегодовая выработка | 137 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ВМ-Ф-120 | 8,83 тыс. кВт | Расход 11,4 м3/с |
б) Генераторы Тип ВГ 500/9500 | 8,32 тыс. кВт | Напряжение 6,3 кВ |
в) Трансформаторы Тип ТМТГ | 10 тыс. кВА |
Напряжение обмоток 6,3/38,5/121 кВ
Количество трансформаторов 3
Количество и напряжение ЛЭП 4х110 и 2х35 кВ
Ввод гидроагрегатов: 1 в 1936 г., в 1945 г. восстановление, 2 в 1936 г., в 1943 г. восстановление, 3 в 1939 г., в 1947 г. восстановление, в 1948 г. восстановлен генератор собственных нужд мощностью 120 кВт.
Машинный зал длиной 22,5 м и шириной 10 м. Расстояние между осями агрегатов 7,5 м.

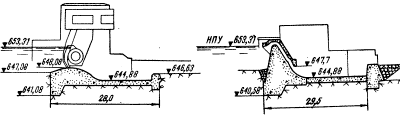

Водосбросная плотина (включая сифон) длиной 64,7 м имеет 2 пролета шириной по 18 м и рассчитана на пропуск 660 м3/с воды. Сифонный водосброс с тремя рукавами рассчитан на пропуск 30 м3/с воды. Удельный расход на рисберме 14 м3/с.
Объемы работ:
выемка мягкого и скального грунта | 1 577 м3 |
насыпь мягкого грунта | 325 тыс. м3 |
каменные наброски, дренажи, фильтры | 28 тыс. м3 |
бетон и железобетон | 145 тыс. м3 |
металлоконструкции и механизмы | 3,5 тыс. т |
Сметная стоимость строительства в ценах 1936 г. | 104,7 млн. руб. |
А. Строит. гидротехнических сооружений | 65,4 млн. руб. |
Б. Производственная база | 25,7 млн. руб. |
Капиталовложения в энергетику 89,7 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 3 500 руб. |
на 1 кВт.ч | 65 коп. |
Себестоимость 1 кВт.ч электроэнергии в 2001 г. - 7,2 коп.
