(1957-1963)

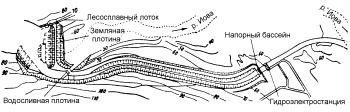

Состав сооружений: гидроэлектростанция длиной 50,1 м, водосливаная плотина, лесосплавный бетонный блок, деривационный подводящий канал длиной 1,44 км, отводящий канал длиной 527 м, земляная плотина длиной 500 м на р. Таванд, канал на трассе Таванд-Толванд длиной 5 км, земляная плотина на р. Толванд длиной 1,18 км, ОРУ 154 кВ.
Длина водохранилища 58 км, ширина до 10 км, глубина до 12 м.
Площадь водосбора | 19 563 м2 |
Среднемноголетний сток | 7,2 км3 |
Площадь водохранилища при НПУ 72 м | 294 км2 |
Полная и полезная емкость водохранилища | 2,06 и 0,55 млн м3 |
Площадь затопленных сельхозугодий | 157 га |
Количество перенесенных строений | 21 |
Расчетный максимальный сбросной расход через сооружения (0,1%) | 1 592 м3/с |
Длина напорного фронта | 300 км |
Максимальный статический напор | 36 м |
Количество гидроагрегатов | 2 |
Установленная мощность при расчетном напоре 32 м | 48х2 = 96 тыс. кВт |
Обеспеченная мощность | 52,5 тыс. кВт |
Среднегодовая выработка | 536 млн кВт·ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПР 40/800 | 50 тыс. кВт | Расход 175 м3/с |
б) Генераторы Тип СВ 850/135-44 | 48 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ОДГ | 35 тыс. кВА |
Напряжение обмоток 10,5/165 кВ
Количество трансформаторов 3
Количество и напряжение ЛЭП 3х154 кВ
Ввод гидроагрегатов: 1 в 1960 г., 2 в 1961 г.
Машинный зал длиной 34,4 и шириной 15,9 м, длина монтажной площадки 18,7 м. Расстояние между осями агрегатов 15 м. В здание ГЭС уложено 11,3 тыс. м3 бетона.
Водосбросная плотина имеет 1 пролет шириной 20 м и рассчитана на пропуск 1 310 м3/с. Удельный расход на рисберме 66 м3/с. В плотину уложено 13,8 тыс. м3 бетона.
Земляная плотина длиной 350 м и наибольшей высотой 27 м. В плотину отсыпано 535 тыс. м3 грунта.
Объемы работ:
выемка мягкого грунта | 888,8 м3 |
выемка скального грунта | 903,4 тыс. м3 |
насыпь мягкого грунта | 694 тыс. м3 |
каменные наброски, дренажи, фильтры | 142,8 тыс. м3 |
бетон и железобетон | 46,3 тыс. м3 |
металлоконструкции и механизмы | 4,02 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 29,4 млн руб. |
А. Строит. гидротехнических сооружений | 27,77 млн руб. |
в том числе затраты по водохранилищу | 0,86 млн руб. |
Б. Жилкультбытстроительство | 2,86 млн руб. |
В. Производственная база | 7,3 млн руб. |
Капиталовложения в энергетику 22,8 млн руб.
Удельные капиталовложения
на 1 уст. кВт | 285 руб. |
на 1 кВт·ч | 4,25 коп. |
17 марта 1965 г. гидроузел принят в промышленную эксплуатацию.
Себестоимость 1 кВт·ч электроэнергии ГЭС Нивского и Ковдинского каскадов в 2001 г. 4,1 коп.
