(1956-1970)

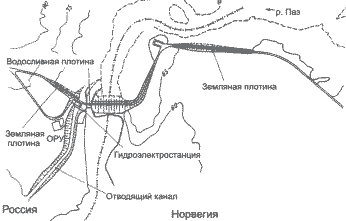

Состав сооружений: водосливная плотина, глухая бетонная плотина, земляная плотина и земляная дамба общей длиной 3412 м, подводящий канал, здание ГЭС длиной 58,1 м, отводящий канал длиной 630 м, ОРУ 110 кВ.
Длина водохранилища 19 км, ширина до 4,8 км, глубина до 18 м.
Площадь водосбора | 15 990 м2 |
Среднемноголетний сток | 5,3 км3 |
Площадь водохранилища при НПУ 70,32 м | 16 км2 |
Полная и полезная емкость водохранилища | 82,5 и 6,4 млн. м3 |
Площадь затопленных сельхозугодий | 6 га |
Количество перенесенных строений | 2 |
Расчетный максимальный сбросной расход через сооружения (3%) | 760 м3/с |
Длина напорного фронта | 3,14 км |
Максимальный статический напор | 18,65 м |
Водосливная контрфорсная плотина длиной 30 м имеет два пролета шириной по 12 м и рассчитана на пропуск 600 м3/с воды. Удельный расход на рисберме 22 м3/с. В водосбросную и глухую бетонные плотины уложено 12, 7 тыс. м3 бетона.
Замляная насыпная плотина длиной 2 437 м и наибольшей высотой 18 м, земляная дамба длиной 975 м. В плотину и дамбу уложено 442 тыс. м3 грунта.
Количество гидроагрегатов | 2 |
Установленная мощность при расчетном напоре 16,85 м | 23,5х2 = 47 тыс. кВт |
Обеспеченная мощность | 17,6 тыс. кВт |
Среднегодовая выработка | 213 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ-661-ВБ-500 | 25 тыс. кВт | Расход 162,5 м3/с |
б) Генераторы Тип ВГС 800/79-52 | 23,5 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ТДНГ | 32 тыс. кВА |
Напряжение обмоток 10,5/121 кВ
Количество трансформаторов 2
Количество и напряжение ЛЭП 2х110 кВ
Ввод гидроагрегатов: 1 и 2 в 1970 г.

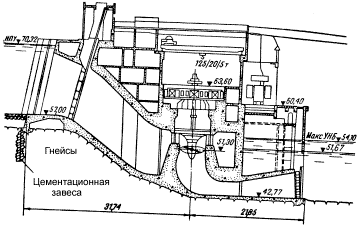

Машинный зал длиной 38,8 м и шириной 15 м, длина монтажной площадки 18,65 м. Расстояние между осями агрегатов 18 м. В здание ГЭС уложено 22 тыс. м3 бетона.
выемка мягкого грунта | 406 м3 |
выемка скального грунта | 115 тыс. м3 |
насыпь мягкого грунта | 487 тыс. м3 |
каменные наброски, дренажи, фильтры | 74,5 тыс. м3 |
бетон и железобетон | 35,1 тыс. м3 |
металлоконструкции и механизмы | 2,7 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 24,89 млн. руб. |
А. Строит. гидротехнических сооружений | 21,6 млн. руб. |
в том числе затраты по водохранилищу | 1,9 млн. руб. |
Б. Жилкультбытстроительство | 2,31 млн. руб. |
Капиталовложения в энергетику 20,63 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 440 руб. |
на 1 кВт.ч | 9,8 коп. |
9 сентября 1970 года гидроузел принят в промышленную эксплуатацию.
Себестоимость 1 кВт.ч электроэнергии на ГЭС в каскаде в 2001 г. 3,7 коп.
