(1923-1929) (1934-1941) (1945-1951)
Состав сооружений: деривационный канал, здание ГЭС, водосброс, грязеспуск, земляные дамбы, напорные водоводы, отводящий канал длиной 126 м, ОРУ 110 кВ.
Длина водохранилища 41,7 км, ширина до 6,8, глубина до 58 м.
Площадь водосбора | 7 725 км2 |
Среднемноголетний сток | 2,16 км3 |
Площадь водохранилища при НПУ 64,55 м | 298,8* км2 |
Полная и полезная емкость водохранилища | 11,024* и 0,46* млн. м3 |
Площадб затопленных сельхозугодий | 2,2 тыс. га |
Расчетный максимальный сбросной расход через сооружения | 192 м3/с |
Длина напорного фронта | 2,927 км |
Максимальный статический напор | 29,5 м |
* - с учетом озер Палье, Сандал и Ниго

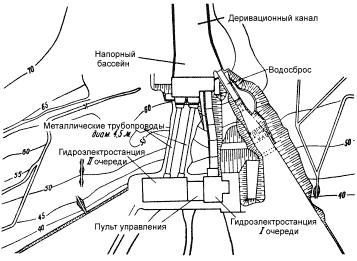

С озера Ниго к гидроэлектростанции вода поступает по открытому деривационному каналу длиной 1 970 м (расчетный расход 192 м3/с) и далее через шестипролетное головное сооружение по напорным металлическим трубопроводам длиной 65 м и диаметром 4,5 м к турбинам ГЭС 2-й очереди. К турбине 1-й очереди вода от напорного бассейна поступает по железобетонному трубопроводу длиной 83,3 м и диаметром 3,2 м.
Количество гидроагрегатов | 3 |
Установленная мощность при расчетном напоре 28 м | 12х4 + 4,2 = 28,2 тыс. кВт |
Обеспеченная мощность | 9,5 тыс. кВт |
Среднегодовая выработка | 130 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины | ||
фирмы Тампелла | 12,3 тыс. кВт | Расход 45,4 м3/с |
NOHAB | 4,47 тыс. кВт | Расход 19,4 м3/с |
б) Генераторы щведские ASEA | 12 и 4,2 тыс. кВт | Напряжение 6,6 кВ |
в) Трансформаторы Тип ТДГ | 31,5 тыс. кВА |
Напряжение обмоток 6,6/121 кВ
Количество трансформаторов 1
Количество и напряжение ЛЭП 3х110 кВ
Ввод гидроагрегатов: 1 (1928 г.) в 1947 г., 2 в 1947 г., 3 в 1951 г.
Гидроэлектростанция длиной 74,9 м имеет два машинных зала 1 и 2 очереди, разделенных пультом управления. Расстояние между осями агрегатов в машзале второй очереди 13 м.
К гидроэлектростанции второй очереди вода подается по двум металлическим трубопроводам длиной по 65 м с внутренним диаметром 4,5 м.
Поверхностный водосброс станционного узла с пролетом шириной 4,4 м рассчитан на пропуск 78 м3/с воды.
выемка мягкого грунта | 620 тыс. м3 |
выемка скального грунта | 10,9 тыс. м3 |
насыпь мягкого грунта | 104,5 тыс. м3 |
каменные наброски, дренажи, фильтры | 2,9 тыс. м3 |
бетон и железобетон | 15 тыс. м3 |
металлоконструкции и механизмы | 0,35 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 5,07 млн. руб. |
А. Строит. гидротехнических сооружений | 4,65 млн. руб. |
Б. Жилкультбытстроительство | 0,42 млн. руб. |
Капиталовложения в энергетику 4,65 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 182 руб. |
на 1 кВт.ч | 4,1 коп. |
Себестоимость 1 кВт.ч электроэнергии на ГЭС в каскаде в 2001 г. 11,2 коп.
