(1956-1972)
Красноярская ГЭС расположена на реке Енисей, которая начинается после слияния Большого и Малого Енисея и впадает в Енисейский залив Карского моря.
Состав сооружений: бетонная плотина, гидроэлектростанция длиной 430 м, открытые распределительные устройства 220 и 500 кВ, судоподъемник с аванпортом и нижним подходным каналом.
Длина водохранилища 388 км, ширина до 15 км, глубина до 101 м.
Площадь водосбора | 288 200 м2 |
Среднемноголетний сток | 88 км3 |
Площадь водохранилища при НПУ 243 м | 2 000 км2 |
Полная и полезная емкость водохранилища | 73,3 и 30,4 млн. м3 |
Площадь затопленных сельхозугодий | 120 тыс. га |
Количество перенесенных строений | 13 750 |
Расчетный максимальный сбросной расход через сооружения (0,01%) | 20 600 м3/с |
Длина напорного фронта | 1,175 м |
Максимальный статический напор | 101 м |
Для пропуска судов грузоподъемностью до 1 500 т через гидроузел на левом берегу сооружен наклонный судоподъемник с аванпортом в верхнем бьефе и подходным каналом с нижнего бьефа. В судоподъемник уложено 155 тыс. м3 бетона.
Количество гидроагрегатов | 12 |
Установленная мощность при расчетном напоре 93 м | 500х12 = 6 000 тыс. кВт |
Обеспеченная мощность | 2 000 тыс. кВт |
Среднегодовая выработка | 20 400 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип РО 115/697а-ВМ-750 | 508 тыс. кВт | Расход 615 м3/с |
б) Генераторы Тип СВ 1690/175-64 | 500 тыс. кВт | Напряжение 15,75 кВ |
в) Трансформаторы Тип ТДЦГ ОДЦГ | 417 и 630 тыс. кВА |
Напряжение обмоток 15,75/242, 15,75/15,75/525 кВ
Количество трансформаторов 13
Количество и напряжение ЛЭП 4х500 и 4х220 кВ
Ввод гидроагрегатов: 1 и 2 в 1967 г., с 3 по 5 в 1968 г., с 6 по 9 в 1969 г., 10 в 1970 г., 11 и 12 в 1971 г.

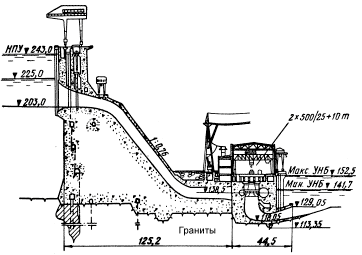

Машинный зал длиной 360 м и шириной 31 м, монтажная площадка длиной 47,5 м. Расстояние между осями агрегатов 30 м. В гидроэлектростанцию уложено 440,2 тыс м3 бетона.
Бетонная гравитационная плотина высотой 124 м и длиной 1 065 м состоит из левобережной глухой плотины длиной 187,5 м, водосливной - 225 м, глухой русловой - 60 м, станционной - 360 м и правобережной глухой - 232,5 м. В плотину уложено 4 715 тыс. м3 бетона.

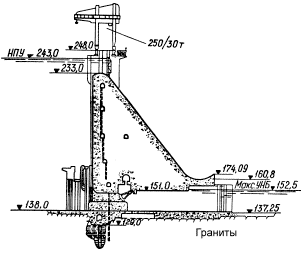

Водосбросная плотина длиной 225 м имеет 7 пролетов шириной по 25 м и рассчитана на пропуск 12 000 м3/с воды. Удельный расход на рисберме 58 м3/с.
Объемы работ:
выемка мягкого грунта | 5 340 м3 |
выемка скального грунта | 7 640 тыс. м3 |
насыпь мягкого грунта | 6 800 тыс. м3 |
каменные наброски, дренажи, фильтры | 548 тыс. м3 |
бетон и железобетон | 5 522 тыс. м3 |
металлоконструкции и механизмы | 70 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 754,23 млн. руб. |
А. Строит. гидротехнических сооружений | 682,79 млн. руб. |
в том числе затраты по водохранилищу | 132,78 млн. руб. |
Строительно монтажные работы | 532,69 млн. руб. |
Б. Жилкультбытстроительство | 70,5 млн. руб. |
Капиталовложения в энергетику 565 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 94,3 руб. |
на 1 кВт.ч | 2,8 коп. |
28 июля 1972 г. гидроузел принят в промышленную эксплуатацию.
Себестоимость 1 кВт.ч электроэнергии в 2001 г. 2,2 коп.
