Река Мамакан - приток Витима. Длина реки 209 км, падение 1 305 м, площадь водосбора 9 300 км2, среднемноголетний сток 5,8 км3.
Мамаканский гидроузел
(1957-1963)

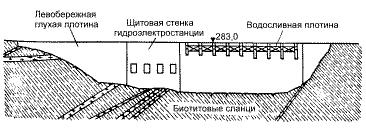

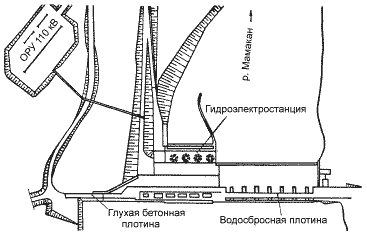

Состав сооружений: гидроэлектростанция длиной 76,3 м, бетонная плотина длиной 345 м состоит из левобережной глухой плотины длиной 121,75 м, щитовой стенки длиной 58 м, водосбросной плотины длиной 135,5 м и правобережной глухой плотины длиной 31,4 м, ОРУ 110 кВ.
Площадь водосбора | 9 300 м2 |
Среднемноголетний сток | 5,8 км3 |
Площадь водохранилища при НПУ 280 м | 10,82 км2 |
Полная и полезная емкость водохранилища | 0,197 и 0,1 млн. м3 |
Расчетный максимальный сбросной расход через сооружения (0,5%) | 4 900 м3/с |
Длина напорного фронта | 340 м |
Максимальный статический напор | 46,5 м |
Длина водохранилища 30 км, ширина до 0,5 км, глубина до 45 м.
Количество гидроагрегатов | 4 |
Установленная мощность при расчетном напоре 45 м | 25х4 = 100 тыс. кВт |
Среднегодовая выработка | 356 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 642-ВМ-300 | 25 тыс. кВт | Расход 55,3 м3/с |
б) Генераторы Тип ПЛ 642-ВМ-300 | 25 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ТДГ | 31,5 тыс. кВА |
Напряжение обмоток - 10,5/121 кВ
Количество трансформаторов 4
Количество и напряжение ЛЭП 3х110 кВ
Ввод гидроагрегатов: 3 и 4 в 1961 г., 1 и 2 в 1962 г.
Машинный зал длиной 61,7 м, шириной 11,2 м, монтажная площадка длиной 14,6 м. Расстояние между осями агрегатов 14,5 м. В гидроэлектростанцию уложено 13,5 тыс. м3 бетона.
Бетонная плотина длиной 345 м и наибольшей высотой 57 м. В плотину уложено 228 тыс. м3 бетона.
Водосбросная часть плотины длиной 135,5 м имеет 8 пролетов шириной по 12 м и рассчитана на пропуск 4 140 м3/с воды. Удельный расход на рисберме 28 м3/с.
Правобережная и левобережная глухие бетонные плотины общей длиной 153,15 м.
Объемы работ:
выемка мягкого грунта | 157,8 м3 |
выемка скального грунта | 132,7 тыс. м3 |
насыпь мягкого грунта | 14 тыс. м3 |
каменные наброски, дренажи, фильтры | 3,6 тыс. м3 |
бетон и железобетон | 245,8 тыс. м3 |
металлоконструкции и механизмы | 3,3 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 44,6 млн. руб. |
А. Строит. гидротехнических сооружений | 38,09 млн. руб. |
в том числе затраты по водохранилищу | 0,15 млн. руб. |
Б. Жилкультбытстроительство | 6,58 млн. руб. |
В. Производственная база | 0,7 млн. руб. |
Капиталовложения в энергетику 36,6 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 425 руб. |
на 1 кВт.ч | 10,3 коп. |
22 сентября 1966 г. гидроузел принят в промышленную эксплуатацию.
Себестоимость 1 кВт.ч электроэнергии в 2001 г. - 5,2 коп.
