(1955-1965)
Воткинская ГЭС расположена на реке Кама, притоке Волги.

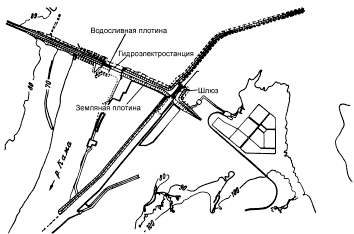

Состав сооружений: здание ГЭС длиной 273 м, водосливная бетонная и земляная плотины, судоходный однокамерный двухниточный шлюз с низовым подходным каналом и защитной дамбой в верхнем бьефе, ОРУ 500, 220 и 110 кВ.
Длина водохранилища 365 км, ширина до 10 км, глубина до 28 м.
Площадь водосбора | 184 000 м2 |
Среднемноголетний сток | 57,4 км3 |
Площадь водохранилища при НПУ 89 м | 1 120 км2 |
Полная и полезная емкость водохранилища | 9,4 и 3,7 млн. м3 |
Площадь затопленных сельхозугодий | 73,3 тыс. га |
Количество перенесенных строений | 6 641 |
Расчетный максимальный сбросной расход через сооружения (0,1%) | 19 100 м3/с |
Длина напорного фронта | 5,37 км |
Максимальный статический напор | 23 м |
Земляные плотины общей длиной 4 790 м и наибольшей высотой 34,0 м. В плотины намыто 9 087 тыс. м3 грунта.
Однокамерный двухниточный шлюз. Система питания распределительная. Время наполнения и опорожнения камеры 13 мин. Объем сливной призмы 230 тыс. м3. В шлюз уложено 505,6 тыс м3 бетона.
Количество гидроагрегатов | 10 |
Установленная мощность при расчетном напоре 16,75 м | 100х8+110х2 = 1 020 тыс. кВт |
Обеспеченная мощность | 151 тыс. кВт |
Среднегодовая выработка | 2 390 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 661-ВБ-930 | 117,5 тыс. кВт | Расход 700 м3/с |
б) Генераторы Тип СВ 1500/170-96 | 100 и 110 тыс. кВт | Напряжение 13,8 кВ |
в) Трансформаторы | Напряжение обмоток | |
ТДЦГ-260000/110 | 13,8/121 кВ | |
ТДЦГ-250000/220 | 13,8/242 кВ | |
ОДЦТГА-135000/90000/500+ВРТДНУ-405000/35 | 13,8/242/525 кВ | |
ТДЦГА-240000/120000/220 | 13,8/242 кВ | |
ОДГ-50000/220 | 13,8/242 кВ | |
ОДТГ-40000/220/110 | 13,8/121/242 кВ |
Количество трансформаторов 6
Количество и напряжение ЛЭП 10х110, 5х220 и 3х500 кВ
Ввод гидроагрегатов: 2 и 3 в 1961 г., с 4 по 7 в 1962 г., с 8 по 10 в 1963 г.

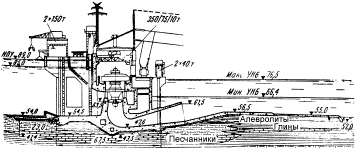

Машинный зал длиной 269 м и шириной 22,5 м, монтажная площадка длиной 28,3 м. Расстояние между осями агрегатов 26 и 28,5 м. В гидроэлектростанцию уложено 413,2 тыс. м3 бетона.
Водосбросная плотина длиной 191 м имеет 8 пролетов шириной по 20 м и рассчитана на пропуск 11 300 м3/с воды при НПУ. Удельный расход на рисберме 58 м3/с. В плотину уложено 251 тыс. м3 бетона.
Объемы работ:
выемка мягкого грунта | 15 673 м3 |
выемка скального грунта | 2 197 тыс. м3 |
насыпь мягкого грунта | 20 899 тыс. м3 |
каменные наброски, дренажи, фильтры | 884,6 тыс. м3 |
бетон и железобетон | 1 236,6 тыс. м3 |
металлоконструкции и механизмы | 18,2 тыс. т |
Сметная стоимость строительства в ценах 1955 г. | 246,5 млн. руб. |
А. Строит. гидротехнических сооружений | 222,7 млн. руб. |
в том числе затраты по водохранилищу | 56,8 млн. руб. |
Строительно-монтажные работы | 166,1 млн. руб. |
Б. Жилкультбытстроительство | 23,8 млн. руб. |
В. Производственная база | 15,3 млн. руб. |
Капиталовложения в энергетику 126,8 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 115,3 руб. |
на 1 кВт.ч | 5,7 коп. |
9 июля 1966 г. гидроузел принят в промышленную эксплуатацию.
Себестоимость 1 кВт.ч электроэнергии в 2001 г. 4,8 коп.
