Река Ардон образована от слияния рек Мамисдон и Нардон, имеющих родниковое питание, и впадает в р. Терек. Длина реки 102 км, площадь водосбора 552 км 2, падение 2 800 м, среднемноголетний сток 542 млн. м3.
Зарамагский гидроузел
(1976 - )

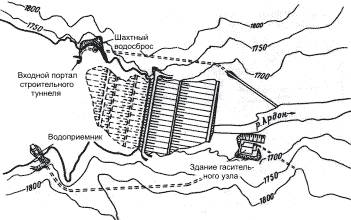

Состав сооружений: плотина из грунтовых материалов, шахтный водосброс, напорный туннель, головная ГЭС, безнапорный подводящий туннель, БСР с холостым водосбросом, здание ГЭС-1, отводящий канал, ОРУ 110 и 330 кВ.
Площадь водосбора | 552 м2 |
Среднемноголетний сток | 0,555 км3 |
Площадь водохранилища при НПУ 1 730 м | 2,5 км2 |
Полная и полезная емкость водохранилища | 0,073 и 0,063 млн. м3 |
Площадь затопленных сельхозугодий | 130 га |
Расчетный максимальный сбросной расход через сооружения (0,1%) | 435 м3/с |
Длина напорного фронта | 0,3 км |
Максимальный статический напор: | |
ГЭС головная | 62 м |
ГЭС-1 | 663,8 м |
Земляная плотина длиной 300 м и наибольшей высотой 79 м. В плотину уложено 3 726 м2 грунта.
ГЭС головная
Количество гидроагрегатов | 1 |
Установленная мощность при расчетном напоре 58 м | 32х1 = 32 тыс. кВт |
Обеспеченная мощность ГЭС головной и ГЭС-1 | 47 тыс. кВт |
Среднегодовая выработка ГЭС головной и ГЭС-1 | 812 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ | 32 тыс. кВт | Расход 65 м3/с |
б) Генераторы Тип СВ 1595/100-30Ц4 | 32 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ТРДН | 40 тыс. кВА | Напряжение обмоток 10,5/121 кВ |
Количество трансформаторов 1
Количество и напряжение ЛЭП 1х110 кВ
Машинный зал длиной 24 м и шириной 23,7 м, монтажная площадка длиной 19 м. В здание ГЭС уложено 15,8 тыс. м3 бетона. Шахтный водосброс рассчитан на пропуск 469 м2/с воды. В водосброс уложено 17,4 тыс. м3 бетона.
ГЭС-1
Количество гидроагрегатов | 2 |
Установленная мощность при расчетном напоре 618,6 м | 171х2 = 342 тыс. кВт |
Обеспеченная мощность ГЭС головной и ГЭС-1 | 47 тыс. кВт |
Среднегодовая выработка ГЭС головной и ГЭС-1 | 852 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ковшовые | 171 тыс. кВт | Расход 65 м3/с |
б) Генераторы Тип СВ 710/235-20Ц4 | 175 тыс. кВт | Напряжение 13,8 кВ |
в) Трансформаторы Тип ТДЦ | 250 тыс. кВА | Напряжение обмоток 13,8/347 кВ |
Количество трансформаторов 2
Количество и напряжение ЛЭП 1х330 кВ
Машинный зал длиной 42,7 м и шириной 32,2 м, монтажная площадка длиной 18,5 м. В здание ГЭС уложено 19 тыс. м3 бетона.
Объемы работ по ГЭС головной и ГЭС-1:
выемка мягкого грунта | 480 м3 |
выемка скального грунта | 1 411 тыс. м3 |
насыпь мягкого грунта | 3 787 тыс. м3 |
каменные наброски, дренажи, фильтры | 129 тыс. м3 |
бетон и железобетон | 283 тыс. м3 |
металлоконструкции и механизмы | 6,3 тыс. т |
Сметная стоимость строительства в ценах 1991 г. по ГЭС головной и ГЭС-1 | 257,4 млн. руб. |
А. Строит. гидротехнических сооружений | 238,1 млн. руб. |
в том числе затраты по водохранилищу | 10,9 млн. руб. |
Б. Жилкультбытстроительство | 19,3 млн. руб. |
Капиталовложения в энергетику 200,4 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 588 руб. |
на 1 кВт.ч | 24,6 коп. |
