(1960-1964)
Состав сооружений: водосливная плотина, глухая контрфорсная плотина, водоприемник длиной 44 м, подводящий туннель, уравнительная камера, подземное здание ГЭС длиной 62,7 м, два безнапорных отводящих туннеля длиной 120 и 140 м, отводящий канал длиной 260 м, ОРУ 154 кВ.
Длина водохранилища 41 км, ширина до 5 км, глубина до 15 м.
Площадь водосбора | 18 325 м2 |
Среднемноголетний сток | 6,11 км3 |
Площадь водохранилища при НПУ 21,0 м | 56 км2 |
Полная и полезная емкость водохранилища | 330 и 27 млн. м3 |
Площадь затопленных сельхозугодий | 100 га |
Расчетный максимальный сбросной расход через сооружения | 1 082 м3/с |
Длина напорного фронта | 119 м |
Максимальный статический напор | 20,75 м |

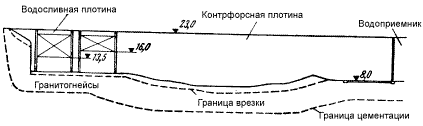

Водосливная массивно-контрфорсная плотина длиной 34,5 м имеет два пролета шириной по 12 м, перекрываемых сегментными затворами. Плотина рассчитана на пропуск 734 м3/с. Удельный расход на рисберме 35,5 м3/с.
Из водоприемника через 4 водозаборных отверстия шириной по 7,5 м подается 348 м3/с воды в безнапорный туннель. Длина туннеля 765 м, сечение 8,5х14,8 и 7х13,8 м. На расширительной части двух ветвей имеется уравнительная камера длиной 60 м. От уравнительной камеры по 2 напорным турбинным водоводам длиной по 40 м вода поступает к турбинам.
Количество гидроагрегатов | 2 |
Установленная мощность при расчетном напоре 19,3 м | 28х2 = 56 тыс. кВт |
Обеспеченная мощность | 21,7 тыс. кВт |
Среднегодовая выработка | 275 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ-661-ВБ-500 | 29 тыс. кВт | Расход 174 м3/с |
б) Генераторы Тип ВГС 800/110-52 | 28 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип KTRY | 35 тыс. кВА |
Напряжение обмоток 10,5/165 кВ
Количество трансформаторов 2
Количество и напряжение ЛЭП 1х154 кВ
Ввод гидроагрегатов: 1 в 1962 г, 2 в 1963 г.

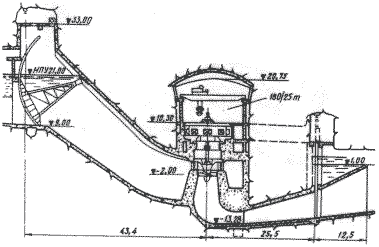

Машинный зал длиной 47 и шириной 15 м. Расстояние между осями агрегатов 27 м.
В гидроэлектростанцию уложено 10,92 тыс. м3 бетона.
Глухая железобетонная контрфорсная плотина длиной 78 м и наибольшей высотой 19,5 м. Межконтрфорсные полости прикрыты с низовой стороны защитной бетонной стенкой толщиной 0,15-0,3 м. В каждом контрфорсе у основания заложены бетонные дренажные трубы, имеющие через коллектор выход в отводящее русло. В бетонные плотины уложено 11,5 тыс. м3 бетона.
Объемы работ:
выемка мягкого грунта | 67,5 м3 |
выемка скального грунта | 325,4 тыс. м3 |
насыпь мягкого грунта | 30 тыс. м3 |
каменные наброски, дренажи, фильтры | 22 тыс. м3 |
бетон и железобетон | 39,3 тыс. м3 |
металлоконструкции и механизмы | 1,73 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 15,4 млн. руб. |
Фактическая стоимость строительства | 14,078 млн. руб. |
А. Строит. гидротехнических сооружений | 14,05млн. руб. |
в том числе затраты по водохранилищу | 0,18 млн. руб. |
Капиталовложения в энергетику 13,72 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 245 руб. |
на 1 кВт.ч | 4,99 коп. |
24 марта 1964 года гидроузел принят в промышленную эксплуатацию.
Себестоимость 1 кВт.ч электроэнергии на ГЭС в каскаде в 2001 г. 3,7 коп.
