(1955-1963)
Длина водохранилища 75 км, ширина до 30 км, глубина до 19 м.
Состав сооружений: гидроэлектростанция длиной 49 м, земляная плотина с бетонным водосбросом, деривационный подводящий канал длиной 500 м, отводящий канал длиной 1 310 м, ОРУ 154 кВ.
Площадь водосбора | 12 977 м2 |
Среднемноголетний сток | 4,2 км3 |
Площадь водохранилища при НПУ 109,5 м | 1 910 км2 |
Полная и полезная емкость водохранилища | 9,83 и 8,63 млн м3 |
Площадь затопленных сельхозугодий | 760 га |
Количество перенесенных строений | 200 |
Расчетный максимальный сбросной расход через сооружения (0,1%) | 495 м3/с |
Длина напорного фронта | 760 км |
Максимальный статический напор | 39,5 м |
Количество гидроагрегатов | 2 |
Установленная мощность при расчетном напоре 32 м | 40х2 = 80 тыс. кВт |
Обеспеченная мощность | 37,9 тыс. кВт |
Среднегодовая выработка | 346 млн кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 577-ВМ-450 | 50 тыс. кВт | Расход 175 м3/с |
б) Генераторы Тип СВI 840/135-44 | 40 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ОДГ | 30 тыс. кВА |
Напряжение обмоток 10,5/165 кВ
Количество трансформаторов 6
Количество и напряжение ЛЭП 1х154 кВ
Ввод гидроагрегатов: 1 в 1962 г., 2 в 1963 г.

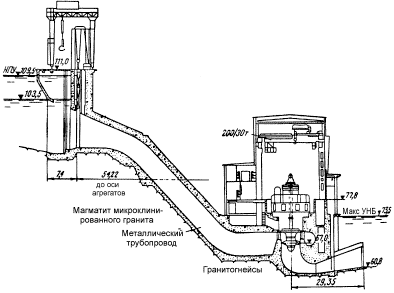

Машинный зал длиной 36 и шириной 17,4 м, длина монтажной площадки 12 м. Расстояние между осями агрегатов 15 м.
В напорный бассейн и гидроэлектростанцию уложено 29,4 тыс. м3 бетона. Земляная плотина из мореных суглинков длиной 700 м и наибольшей высотой 19,5 м. В плотину отсыпано 369 тыс. м3 грунта.
Водосброс в теле земляной плотины имеет один пролет шириной 8 м и рассчитан на пропуск 186 м3/с. Удельный расход на рисберме 21 м3/с. В водосброс с каналами уложено 2,9 тыс. м3 бетона.
Объемы работ:
выемка мягкого грунта | 302 м3 |
выемка скального грунта | 412 тыс. м3 |
насыпь мягкого грунта | 234,1 тыс. м3 |
каменные наброски, дренажи, фильтры | 186,5 тыс. м3 |
бетон и железобетон | 42,93 тыс. м3 |
металлоконструкции и механизмы | 1,86 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 28,37 млн руб. |
А. Строит. гидротехнических сооружений | 24,8 млн руб. |
в том числе затраты по водохранилищу | 0,6 млн руб. |
Строительно-монтажные работы | 21,12 млн руб. |
Б. Жилкультбытстроительство | 0,24 млн руб. |
В. Производственная база | 1,48 млн руб. |
Капиталовложения в энергетику 20,26 млн руб.
Удельные капиталовложения
на 1 уст. кВт | 253 руб. |
на 1 кВт·ч | 5,8 коп. |
17 марта 1965 г. гидроузел принят в промышленную эксплуатацию.
Себестоимость 1 кВт·ч электроэнергии ГЭС Нивского и Ковдинского каскадов в 2001 г. 4,1 коп.
