Река Нарва вытекает из Чудского озера и впадает в Финский залив. Длина реки 78,5 км, падение 30 м, площадь водосбора 56 056 км2, среднемноголетний сток 12,3 км3.

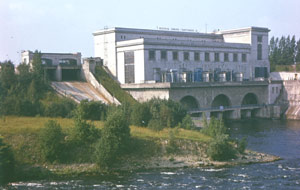

Нарвский гидроузел
(1950-1956)
Cостав сооружений: гидроэлектростанция длиной 84,27 м, водосбросная плотина, левобережная и правобережная земляные дамбы, ледозащитная стенка длиной 200,37 м, водоприемник ГЭС, ледосброс станционного узла, угреход, деривационные каналы: подводящий длиной 2 143,8 м и отводящий — 1060 м.
Длина водохранилища 25 км, ширина до 30 м, глубина до 14,6 м.
Площадь водосбора | 56 056 м2 |
Среднемноголетний сток | 12,3 км3 |
Площадь водохранилища при НПУ 25 м | 191,4 км2 |
Полная и полезная емкость водохранилища | 365 и 91 млн м3 |
Площадь затопленных сельхозугодий | 4 030 га |
Количество перенесенных строений | 742 |
Расчетный максимальный сбросной расход через сооружения (0,1%) | 2 600 м3/с |
Длина напорного фронта | 1 859 м |
Максимальный статический напор | 25 м |
Количество гидроагрегатов | 3 |
Установленная мощность при расчетном напоре 23,5 м | 41,7х3 = 125 тыс. кВт |
Обеспеченная мощность | 29 тыс. кВт |
Среднегодовая выработка | 640 млн кВт·ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 495-ВБ-660 | 48 тыс. кВт | Расход 217 м3/с |
б) Генераторы Тип СНВ 1030/120-68 | 41,7 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ТДНГ ТДГ ТМ | 7,5, 31,5 и 60 тыс. кВА |
Напряжение обмоток 10,5/121 кВ
Количество трансформаторов 6
Количество и напряжение ЛЭП 5х110 кВ
Ввод гидроагрегатов: 1, 2 и 3 в 1955 г.

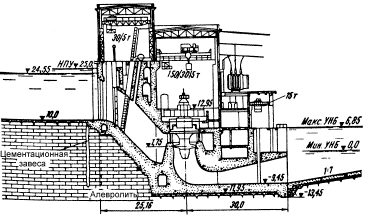

Машинный зал длиной 61,6 м и шириной 18,41 м, монтажная площадка длиной 22,2 м. Расстояние между осями агрегатов 20,2 м. В гидроэлектростанцию уложено 102 тыс. м3 бетона.
Водоприемник длиной 54 м имеет три отверстия шириной по 16 м. Деривационный канал рассчитан на пропуск 820 м3/с воды.
Ледосброс станционного узла имеет два отверстия шириной по 10,8 м с пропускной способностью 150 м3/с воды.

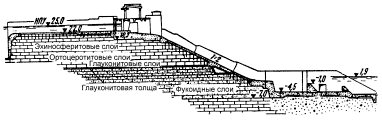

Водосбросная плотина длиной 206 м имеет одиннадцать пролетов шириной по 16 м и рассчитана на пропуск 2 450 м3/с воды. Удельный расход на рисберме 11,4 м3/с.

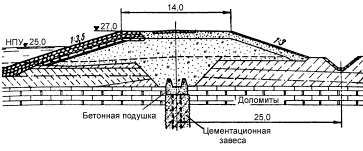

Земляные дамбы общей длиной 1 647 м. В дамбы уложено 575,5 тыс. м3 грунта.
Объемы работ:
выемка мягкого грунта | 2 501,5 м3 |
выемка скального грунта | 633,9 тыс. м3 |
насыпь мягкого грунта | 577,8 тыс. м3 |
каменные наброски, дренажи, фильтры | 310,6 тыс. м3 |
бетон и железобетон | 191,1 тыс. м3 |
металлоконструкции и механизмы | 3,2 тыс. т |
Сметная стоимость строительства в ценах 1955 г. | 440,9 млн руб. |
А. Строит. гидротехнических сооружений | 334,2 млн руб. |
в том числе затраты по водохранилищу | 47 млн руб. |
Б. Жилкультбытстроительство | 56,3 млн руб. |
В. Производственная база | 50,3 млн руб. |
Капиталовложения в энергетику 326 млн руб.
Удельные капиталовложения
на 1 уст. кВт | 2 612 руб. |
на 1 кВт·ч | 46,6 коп. |
В 1973 году завершено строительство двух гидроузлов.
Себестоимость 1 кВт·ч электроэнергии на ГЭС в 2001 г. 4,22 коп.
