(1934-1938)
Состав сооружений: гидроэлектростанция длиной 84 м, водосбросная плотина, каменнонабросная плотина, рыбоход, правобережная и левобережная сопрягающие дамбы общей длиной 368 м, ОРУ 154, 110 и 35 кВ.
Длина водохранилища 60 км, ширина до 1,5 м, глубина до 20 м.
Площадь водосбора | 21 334 м2 |
Среднемноголетний сток | 7,88 км3 |
Площадь водохранилища при НПУ 18,0 м | 23,8 км2 |
Полная и полезная емкость водохранилища | 236 и 40 млн. м3 |
Площадь затопленных сельхозугодий | 170 га |
Количество перенесенных строений | 30 |
Расчетный максимальный сбросной расход через сооружения (0,1%) | 2 200 м3/с |
Длина напорного фронта | 780 м |
Максимальный статический напор | 19 м |
Водосбросная плотина длиной 58,5 м имеет 3 пролета по 17,5 м и рассчитана на пропуск 1 860 м3/с воды. Удельный расход на рисберме 39 м3/с. В плотину уложено 59,4 тыс. м3 бетона.
Количество гидроагрегатов | 4 |
Установленная мощность при расчетном напоре 17,5 м | 14х4 = 56 тыс. кВт |
Обеспеченная мощность | 27 тыс. кВт |
Среднегодовая выработка | 250 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПР-30/881-В-360 | 15 тыс. кВт | Расход 90 м3/с |
б) Генераторы Тип СВ 546/90-40 | 14 тыс. кВт | Напряжение 6,6 кВ |
в) Трансформаторы: | ||
2 трансформатора | 40 тыс. кВА | |
2 автотрансформатора | 90 тыс. кВА |
Количество и напряжение ЛЭП 5х154, 4х110 и 6х35 кВ
Ввод гидроагрегатов: 1 в 1937 г., 2 в 1938 г., 3 в 1948 г., 4 в 1949 г.

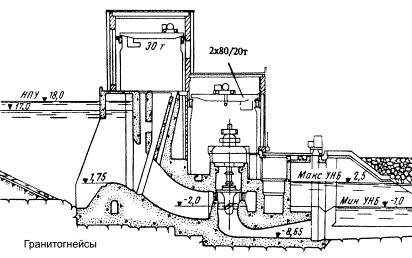

Длина машинного зала 62 м, ширина 13 м, длина монтажной площадки 22,5 м. Расстояние между осями агрегатов 15 м. В здание ГЭС уложено 72 тыс. м3 бетона.
Каменнонабросная плотина длиной 267,6 м, наибольшей высотой 29 м. В плотину отсыпано 1 087 тыс. м3 грунта.
Рыбоход лестничного типа длиной 450 м имеет 65 ступеней с перепадом каждой ступени 0,3 м. Общий перепад 19 м. Расход через рыбоход 1 м3/с воды. В течение сезона через рыбоход проходит 3 000 - 10 000 особей рыбы (семги). Обратный скат мальков проходит через турбины ГЭС.
Объемы работ:
выемка мягкого грунта | 1 407 м3 |
выемка скального грунта | 370 тыс. м3 |
насыпь мягкого грунта | 862 тыс. м3 |
каменные наброски, дренажи, фильтры | 304 тыс. м3 |
бетон и железобетон | 138,4 тыс. м3 |
металлоконструкции и механизмы | 4,5 тыс. т |
Сметная стоимость строительства в ценах 1936 г. | 117,8 млн. руб. |
А. Строит. гидротехнических сооружений | 98,1 млн. руб. |
в том числе затраты по водохранилищу | 1,48 млн. руб. |
Капиталовложения в энергетику 97 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 1 940 руб. |
на 1 кВт.ч | 34,6 коп. |
11 июля 1938 г. гидроузел принят в промышленную эксплуатацию. Себестоимость 1 кВт.ч электроэнергии на ГЭС в каскаде в 2001 г. 6,8 коп.
