(1950-1961)

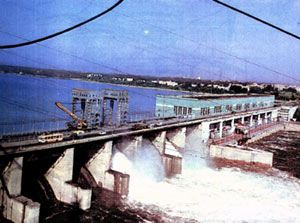

Новосибирская ГЭС расположена на реке Обь, которая образуется слиянием двух рек, Бии и Катуни, и впадает в Обскую губу Карского моря.
Состав сооружений: гидроэлектростанция длиной 223,6 м, водосбросная плотина, судоходный шлюз с подходными каналами, левобережная земляная плотина длиной 318 м, правобережная земляная плотина длиной 4 061 м, правобережная дамба длиной 1 023 м, ОРУ 220 и 110 кВ.
Длина водохранилища 185 км, ширина до 18 км, глубина до 25 м.
Площадь водосбора | 227 500 м2 |
Среднемноголетний сток | 54,5 км3 |
Площадь водохранилища при НПУ 113,5 м | 1 072 км2 |
Полная и полезная емкость водохранилища | 8,8 и 4,4 млн. м3 |
Площадь затопленных сельхозугодий | 28,4 тыс. га |
Количество перенесенных строений | 8 225 |
Расчетный максимальный сбросной расход через сооружения (0,1%) | 15 900 м3/с |
Длина напорного фронта | 5,33 м |
Максимальный статический напор | 19,6 м |
Количество гидроагрегатов | 7 |
Установленная мощность при расчетном напоре 16,5 м | 65х7 = 455 тыс. кВт |
Обеспеченная мощность | 82 тыс. кВт |
Среднегодовая выработка | 1 687 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 548-ВБ-800 | 67 тыс. кВт | Расход 557 м3/с |
б) Генераторы Тип СВН 1340/150-96 | 65 тыс. кВт | Напряжение 13,8 кВ |
в) Трансформаторы Тип ТДГ ОДТГА ВРТДНУ | 70 и 80 тыс. кВА |
Напряжение обмоток 13,8/121 13,8/121/242 кВ
Количество трансформаторов 8
Количество и напряжение ЛЭП 2х220 и 10х110 кВ
Ввод гидроагрегатов: 1 и 2 в 1957 г., 3, 4 и 5 в 1958 г., 6 и 7 в 1959 г.
Машинный зал длиной 189,75 м и шириной 19,5 м, монтажная площадка длиной 32 м. Расстояние между осями агрегатов 25 м.
В каждом из 7 блоков ГЭС имеется 3 сбросных водовода с общей пропускной способностью 4 300 м3/с воды. В гидроэлектростанцию уложено 264,6 тыс. м3 бетона.
Трехкамерный однониточный шлюз с головной системой питания. Объем сливной призмы равен 22,5 тыс. м3. Время наполнения или опорожнения одной камеры 8 мин. В шлюз уложено 196,9 тыс. м3 бетона.
Земляные намывные плотины общей длиной 4 379 м и наибольшей высотой 28,2 м. В плотины уложено 8 385,6 тыс. м3 грунта.
Водосбросная плотина длиной 198,5 м имеет 8 пролетов шириной по 20 м и рассчитана на пропуск 9 200 м3/с воды. Удельный расход на рисберме 48 м2/с. В плотину уложено 178,9 тыс. м3 бетона.
Объемы работ:
выемка мягкого грунта | 57,53 м3 |
выемка скального грунта | 868,9 тыс. м3 |
насыпь мягкого грунта | 10 462 тыс. м3 |
каменные наброски, дренажи, фильтры | 573,3 тыс. м3 |
бетон и железобетон | 709,7 тыс. м3 |
металлоконструкции и механизмы | 18 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 149,53 млн. руб. |
А. Строит. гидротехнических сооружений | 113,43 млн. руб. |
в том числе затраты по водохранилищу | 24,9 млн. руб. |
Б. Жилкультбытстроительство | 15,1 млн. руб. |
Капиталовложения в энергетику 93,6 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 233,8 руб. |
на 1 кВт.ч | 5,55 коп. |
14 августа 1961 г. гидроузел принят в промышленную эксплуатацию.
Себестоимость 1 кВт.ч электроэнергии в 2001 г. 2,75 коп.
