Состав сооружений: каменно-земляная плотина, водосброс, строительная труба в теле земляной плотины, водоприемник, металлические трубопроводы, здание ГЭС длиной 60 м, отводящий канал длиной 543 м, ОРУ 154 кВ.
Площадь водосбора | 9 340 м2 |
Среднемноголетний сток | 3,62 км3 |
Площадь водохранилища при НПУ 74 м | 26 км2 |
Полная и полезная емкость водохранилища | 428 и 5 млн м3 |
Площадь затопленных сельхозугодий | 10 га |
Расчетный максимальный сбросной расход через сооружения (0,5%) | 2 400 м3/с |
Длина напорного фронта | 1,8 км |
Максимальный статический напор | 64,0 м |
Длина водохранилища 19 км, ширина до 1,5 км, глубина до 62 м.
Водосбросная плотина длиной 48 м имеет 4 пролета шириной по 10 м и рассчитана на пропуск 1 140 м3/с воды. Удельный расход на рисберме 25 м3/с. В плотину уложено 7 тыс. м3 бетона.
Количество гидроагрегатов | 3 |
Установленная мощность при расчетном напоре 62,5 м | 50х3 = 150 тыс. кВт |
Обеспеченная мощность | 44,8 тыс. кВт |
Среднегодовая выработка | 519 млн кВт·ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 80/42-у-В-360 | 65 тыс. кВт | Расход 92 м3/с |
б) Генераторы Тип СВ 640/170-24 | 50 тыс. кВт | Напряжение 13,8 кВ |
в) Трансформаторы Тип ТДЦГ | 125 тыс. кВА |
Напряжение обмоток 13,8/165 кВ
Количество трансформаторов 2
Количество и напряжение ЛЭП 4 х 154 кВ
Ввод гидроагрегатов 1, 2 и 3 в 1972 г.
Машинный зал длиной 48 м и шириной 17 м, длина монтажной площадки 12. Расстояние между осями агрегатов 14 м.

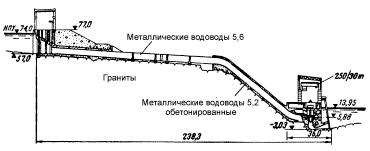

Водоприемник имеет 3 отверстия размером 5,5 х 6 м каждое, от которого по 3-м металлическим трубопроводам длиной по 177 м и диаметром 5,6-5,2 м вода подается к турбинам ГЭС. В здание ГЭС уложено 12,3 тыс. м3 бетона.
Каменно-земляная плотина длиной 1720 м и наибольшей высотой 65 м. В плотину отсыпано 2 750 м³ грунта.
Объемы работ:
выемка мягкого грунта | 1 596 м3 |
выемка скального грунта | 566 тыс. м3 |
насыпь мягкого грунта | 2 296 тыс. м3 |
каменные наброски, дренажи, фильтры | 356 тыс. м3 |
бетон и железобетон | 66 тыс. м3 |
металлоконструкции и механизмы | 4,48 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 66,9 млн руб. |
А. Строит. гидротехнических сооружений | 66,9 млн руб. |
Строительно-монтажные работы | 48 млн руб. |
Б. Жилкультбытстроительство | 4 млн руб. |
Капиталовложения в энергетику 189,3* млн руб.
Удельные капиталовложения
на 1 уст. кВт | 540* руб. |
на 1 кВт·ч | 17,7* коп. |
* — вместе с ГЭС 2.
В 1973 году завершено строительство двух гидроузлов.
Себестоимость 1 кВт·ч электроэнергии на ГЭС Териберского и Серебрянского каскадов ГЭС в 2001 г. 9,5 коп.
