(1938-1941) (1947-1952)

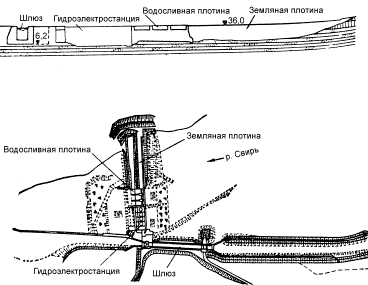

Состав сооружений: гидроэлектростанция длиной 117,75 м, водосбросная плотина, земляная плотина, земляная дамба длиной 350 м, однокамерный шлюз, ОРУ 220 и 110 кВ.
Дина водохранилища 96,7 км, ширина до 40 км, глубина до 15,8 м.
Площадь водосбора | 67 100 м2 |
Среднемноголетний сток | 18,7 км3 |
Площадь водохранилища при НПУ 33,3 м | 9 945* км2 |
Полная и полезная емкость водохранилища | 260* и 12,7* млн. м3 |
Площадь затопленных сельхозугодий | 1,87 тыс. га |
Расчетный максимальный сбросной расход через сооружения (0,1%) | 3 000 м3/с |
Длина напорного фронта | 660 км |
Максимальный статический напор | 17 м |
* включая озеро

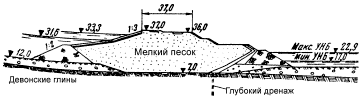

Земляная намывная плотина длиной 312,8 м и наибольшей высотой 31 м. В плотину намыто 1 112 тыс. м3 грунта.
Количество гидроагрегатов | 4 |
Установленная мощность при расчетном напоре 14 м | 40х4 = 160 тыс. кВт |
Обеспеченная мощность | 46 тыс. кВт |
Среднегодовая выработка | 591 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 91-ВБ-800 | 46 тыс. кВт | Расход 374 м3/с |
б) Генераторы Тип СВ 1100/145-88 | 40 тыс. кВт | Напряжение 15,75 кВ |
в) Трансформаторы Тип ОЦГ ТДНГ | 33,3 и 31,5 тыс. кВА |
Напряжение обмоток 15,75/121 15,75/242 кВ
Количество трансформаторов 8
Количество и напряжение ЛЭП 3х220 и 4х 110 кВ
Ввод гидроагрегатов: 1 в 1951 г., 2, 3 и 4 в 1952 г.
Машинный зал длиной 96,25 м и шириной 22,15 м, монтажная площадка длиной 20,5 м. Расстояние между осями агрегатов 22 м. В гидроэлектростанцию уложено 188 370 м3 бетона.

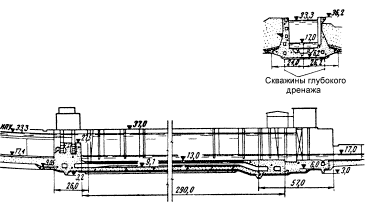

Система питания шлюза водопроводная с донными галереями. Время наполнения и опорожнения камеры 11 мин. Объем сливной призмы 102 тыс. м3. В шлюз уложено 279 639 м3 бетона.
Водосбосная плотина длиной 111 м имеет 3 пролета шириной по 27 м и рассчитана на пропуск 1200 м3/с воды. Удельный расход на рисберме 13,2 м3/с. В плотину уложено 185 514 м3 бетона.
Объемы работ:
выемка мягкого грунта | 5 908 м3 |
насыпь мягкого грунта | 1 436 тыс. м3 |
каменные наброски, дренажи, фильтры | 495 тыс. м3 |
бетон и железобетон | 705 тыс. м3 |
металлоконструкции и механизмы | 4 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 99,1 млн. руб. |
А. Строит. гидротехнических сооружений | 77 млн. руб. |
в том числе затраты по водохранилищу | 5,2 млн. руб. |
Строительно-монтажные работы | 64,6 млн. руб. |
Капиталовложения в энергетику 68,4 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 427 руб. |
на 1 кВт.ч | 11 коп. |
13 февраля 1960 года гидроузел принят в промышленную эксплуатацию.
Себестоимость 1 кВт.ч электроэнергии на ГЭС в каскаде в 2001 г. 5,9 коп.
