Река Вилюй берет начало в центральной части Средне-Сибирского плоскогорья и впадает слева в р. Лена на 1 103 км от ее устья. Длина реки 2 650 км, падение 920 м, площадь водосбора 454 000 км2, среднемноголетний сток 72,4 м3.
Вилюйский гидроузел
(1962-1976)
Состав сооружений: каменно-земляная плотина; подводящие каналы; водоприемники; напорные водоводы ГЭС-1; напорные трубопроводы ГЭС-2; здания ГЭС-1 и ГЭС-2; отводящие каналы; водосброс; водосбросной канал, 2 здания ЗРУ 220 кВ. Длина водохранилища 470 км, ширина до 18 км, глубина до 70 м.
Площадь водосбора | 141 150 м2 |
Среднемноголетний сток | 20 км3 |
Площадь водохранилища при НПУ 246 м | 2 360 км2 |
Полная и полезная емкость водохранилища | 40,4 и 22,4 млн. м3 |
Площадь затопленных сельхозугодий | 2,3 тыс. га |
Количество перенесенных строений | 50 |
Расчетный максимальный сбросной расход | 17 000 м3/с |
Длина напорного фронта | 0,7 км |
Максимальный статический напор | 74 м |
Количество гидроагрегатов | 4+4 = 8 |
Установленная мощность при расчетном напоре 55 м | 680 тыс. кВт |
Обеспеченная мощность | 352 тыс. кВт |
Среднегодовая выработка | 2 710 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 5а-ВМ-410 | 79,5 тыс. кВт | Расход 168 м3/с |
Тип РО 75/3123-1-В-450 | 88 тыс. кВт | Расход 176 м3/с |
б) Генераторы Тип СВВ 780/190-32 | 77 тыс. кВт | Напряжение 13,8 кВ |
Тип СВВ 972/150-44ХЛ | 85 тыс. кВт | |
в) Трансформаторы Тип ТДГ ТДЦ | 90 и 125 тыс. кВА |
Напряжение обмоток 13,8/242 кВ
Количество трансформаторов 8
Количество и напряжение ЛЭП 4х220 кВ
Ввод гидроагрегатов: 3 и 4 в 1967 г., 1 и 2 в 1968 г., 8 в 1975 г., 5,6 и 7 в 1976 г.
Здание ГЭС I очереди длиной 77 м, расстояние между осями агрегатов 17 м. В гидроэлектростанцию уложено 150 тыс. м3 бетона.
Здание ГЭС II очереди длиной 79,3 м, расстояние между осями агрегатов 18,4 м. В гидроэлектростанцию уложено 210 тыс. м3 бетона.

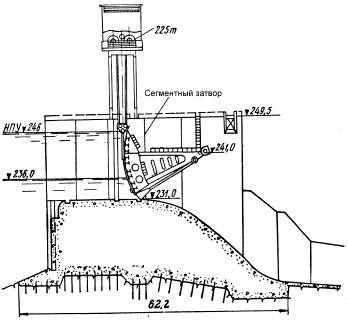

Поверхностный береговой водосброс имеет один пролет шириной 40 м и рассчитан на пропуск 4 830 м3/с воды. Удельный расход на рисберме 74 м3/с.
Каменно-земляная плотина длиной 600 м и наибольшей высотой 75 м.
Объемы работ по I и II очередям строительства:
выемка мягкого грунта | 1 104 м3 |
выемка скального грунта | 4 807 тыс. м3 |
насыпь мягкого грунта | 2 109 тыс. м3 |
каменные наброски, дренажи, фильтры | 6 144 тыс. м3 |
бетон и железобетон | 594,5 тыс. м3 |
металлоконструкции и механизмы | 22,7 тыс. т |
Сметная стоимость строительства I и II очередей строительства в ценах 1969 г. |
382,87 млн. руб. |
А. Строит. гидротехнических сооружений | 356,31 млн. руб. |
в том числе затраты по водохранилищу | 11,09 млн. руб. |
Строительно-монтажные работы | 27,56 млн. руб. |
Б. Жилкультбытстроительство | 26,56 млн. руб. |
Капиталовложения в энергетику 326,3 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 503 руб. |
на 1 кВт.ч | 16,4 коп. |
24 сентября 1970 г. принята I очередь Вилюйской ГЭС в промышленную эксплуатацию. II очередь Вилюйской ГЭС в промышленную эксплуатацию не сдана.
Сметная стоимость I и II очередей строительства в ценах 1969 г. 382
