(1971-1982)
Состав сооружений: земляная плотина, правобережная дамба длиной 160 м, левобережная дамба длиной 185 м, водосбросная плотина, здание ГЭС длиной 72 м, подводящий канал длиной 480 м, отводящий канал длиной 108 м, ОРУ 110 кВ.
Длина водохранилища 110,0 км, ширина до 13 км, глубина до 35 м.
Площадь водосбора | 10 780 м2 |
Среднемноголетний сток | 3,25 км3 |
Площадь водохранилища при НПУ 103 м | 654* км2 |
Полная и полезная емкость водохранилища | 3,810 и 1,566 млн м3 |
Площадь затопленных сельхозугодий | 490 га |
Количество перенесенных строений | 491 |
Расчетный максимальный сбросной расход через сооружения (0,5%) | 800 м3/с |
Длина напорного фронта | 0,9 км |
Максимальный статический напор | 13,0 м |
* включая озера Верхнее, Среднее и Нижнее Куйто
Земляная русловая плотина длиной 133 м и наибольшей высотой 11,5 м. В плотину отсыпано 19,2 тыс. м3 грунта и отсыпано 7 тыс. м3 камня.
Количество гидроагрегатов | 2 |
Установленная мощность при расчетном напоре 8,5 м | 9х2 = 18 тыс. кВт |
Обеспеченная мощность | 9 тыс. кВт |
Среднегодовая выработка | 79 млн кВт·ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 20/661-В-500 | 9,3 тыс. кВт | Расход 125 м3/с |
б) Генераторы Тип ВГС 700/69-64 | 9 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ТДНГ | 16 тыс. кВА |
Напряжение обмоток 10,5/121 кВ
Количество трансформаторов 2
Количество и напряжение ЛЭП 2х110 кВ
Ввод гидроагрегатов: 1 и 2 в 1980 г.

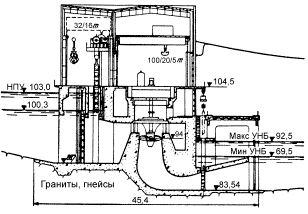

Машинный зал длиной 36,5 и шириной 14 м, длина монтажной площадки 11,5 м. Расстояние между осями агрегатов 16,35 м.
Водосбросная плотина длиной 26 м имеет два пролета шириной по 12 м и рассчитана на пропуск 450 м3/с. Удельный расход на рисберме 22 м3/с.
Объемы работ:
выемка мягкого грунта | 397 м3 |
выемка скального грунта | 93 тыс. м3 |
насыпь мягкого грунта | 74 тыс. м3 |
каменные наброски, дренажи, фильтры | 15 тыс. м3 |
бетон и железобетон | 26,4 тыс. м3 |
металлоконструкции и механизмы | 1,4 тыс. т |
Сметная стоимость строительства в ценах 1969 г. | 33,604 млн руб. |
А. Строит. гидротехнических сооружений | 33,42 млн руб. |
в том числе затраты по водохранилищу | 9,76 млн руб. |
Б. Жилкультбытстроительство | 1,31 млн руб. |
Капиталовложения в энергетику 32,58 млн руб.
Удельные капиталовложения
на 1 уст. кВт | 1 810 руб. |
на 1 кВт·ч | 41,2 коп. |
Себестоимость 1 кВт·ч электроэнергии ГЭС в каскаде в 2001 г. 5,8 коп.
