Река Аварское Койсу берет начало на северо-восточном склоне Главного Кавказского хребта и, после слияния с р. Андийское Койсу, образует реку Сулак. Длина реки 178 м, площадь водосбора 7 660 км2, падение 2 440 м, среднемноголетний сток 3,2 м3.
Ирганайский гидроузел
(1979 - )
Состав сооружений: грунтовая плотина, туннельная деривация, подземные уравнительные резервуары, сталежелезобетонные водоводы, здание ГЭС, отводящий канал длиной 1,5 км, ОРУ 330 кВ.
Площадь водосбора | 7 320 м2 |
Среднемноголетний сток | 3,25 км3 |
Площадь водохранилища при НПУ 547 м | 18,0 км2 |
Полная и полезная емкость водохранилища | 705 и 397 млн. м3 |
Площадь затопленных сельхозугодий | 940 га |
Количество перенесенных строений | 521 |
Расчетный максимальный сбросной расход через сооружения (0,01%) | 2 520 м3/с |
Длина напорного фронта | 300 м |
Максимальный статический напор | 204,5 м |

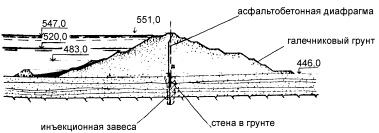

Грунтовая плотина длиной по гребню 317 м и высотой 111 м. В плотину уложено 5 667 м3 грунта.
Количество гидроагрегатов | 4 |
Установленная мощность при расчетном напоре 168 м | 200х4 = 800 тыс. кВт |
Обеспеченная мощность | 71 тыс. кВт |
Среднегодовая выработка | 1 280 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип РО 230-ВМ-425 | 205 тыс. кВт | Расход 133 м3/с |
б) Генераторы Тип | 200 тыс. кВт | Напряжение 15,75 кВ |
в) Трансформаторы Тип ТЦ | 250 тыс. кВА | Напряжение обмоток 15,75/347 кВ |
Количество трансформаторов 4
Количество и напряжение ЛЭП 2х330 кВ
Машинный зал длиной 82 м и шириной 21,5 м, монтажная площадка длиной 21 м. Расстояние между осями агрегатов 18 м. В здание ГЭС уложено 65 тыс. м3 бетона.
Ввод гидроагрегатов: 1 в 1999 г., 2 в 2001 г.
Совмещенный строительно-эксплуатационный туннельный водосброс длиной 850 м рассчитан на пропуск 2 140 м3/с воды. В водосброс уложено 85,5 тыс. м3 бетона.
выемка мягкого грунта | 2 022 м3 |
выемка скального грунта | 1 437 тыс. м3 |
насыпь мягкого грунта | 5 885 тыс. м3 |
каменные наброски, дренажи, фильтры | 107 тыс. м3 |
бетон и железобетон | 447 тыс. м3 |
металлоконструкции и механизмы | 7,36 тыс. т |
Сметная стоимость строительства в ценах 1991 г. | 887,2 млн. руб. |
А. Строит. гидротехнических сооружений | 771,0 млн. руб. |
в том числе затраты по водохранилищу | 62,3 млн. руб. |
Б. Жилкультбытстроительство | 116,2 млн. руб. |
Капиталовложения в энергетику 568,1 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 710 руб. |
на 1 кВт.ч | 43,7 коп. |
