(1976-1990)

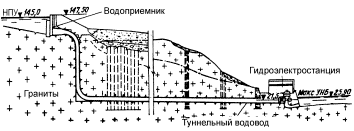

Состав сооружений: земляная плотина, дамбы общей длиной 790 м, водосброс, соединительный и подводящий каналы общей длиной 892 м, водоприемник, железобетонный водовод длиной 152 м, туннельный водовод длиной 1 332 м, здание ГЭС длиной 36,6 м, отводящий канал длиной 572 м, ОРУ 150 кВ.
Длина водохранилища 15 км, ширина до 4 км, глубина до 50 м.
Площадь водосбора | 1 920 м2 |
Среднемноголетний сток | 0,94 км3 |
Площадь водохранилища при НПУ 145 м | 31,1 км2 |
Полная и полезная емкость водохранилища | 452 и 290 млн. м3 |
Расчетный максимальный сбросной расход через сооружения (0,1%) | 690 м3/с |
Максимальный статический напор | 122 м |
Водосбросная плотина длиной 14 м имеет 2 пролета шириной по 6 м и рассчитана на пропуск 690 м3/с воды. Удельный расход на рисберме 50 м2/с. В водосброс уложено 22,7 тыс. м3/с бетона.
Количество гидроагрегатов | 1 |
Установленная мощность при расчетном напоре 111 м | 130х1 = 130 тыс. кВт |
Обеспеченная мощность | 18,7 тыс. кВт |
Среднегодовая выработка | 236 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип РО 170/803-В-400 | 130 тыс. кВт | Расход 133 м3/с |
б) Генераторы Тип СВ 795/230-32 | 130 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ТДЦ | 250 тыс. кВА |
Напряжение обмоток 10,5/158 кВ
Количество трансформаторов 1
Количество и напряжение ЛЭП 3х150 кВ
Ввод гидроагрегата 6 января 1985 г.
Машинный зал с монтажной площадкой длиной 36 м и шириной 20 м. В здание ГЭС уложено 12,43 тыс.м3 бетона.
Дамбы северные общей длиной 240 м и наибольшей высотой 16 м. В дамбы уложено 56,3 тыс. м3 грунта. Правобережная дамба длиной 550 м и наибольшей высотой 15 м. В дамбу уложено 147,8 тыс. м3 грунта.
Земляная насыпная плотина длиной 433 м и наибольшей высотой 43 м. В плотину уложено 1 106,7 тыс. м3 грунта.
Объемы работ:
выемка мягкого грунта | 656,6 м3 |
выемка скального грунта | 532 тыс. м3 |
насыпь мягкого грунта | 1 638 тыс. м3 |
каменные наброски, дренажи, фильтры | 256,8 тыс. м3 |
бетон и железобетон | 37,6 тыс. м3 |
металлоконструкции и механизмы | 1,4 тыс. т |
Сметная стоимость строительства в ценах 1969 г. | 61,9 млн. руб. |
А. Строит. гидротехнических сооружений | 61,9 млн. руб. |
в том числе затраты по водохранилищу | 2,77 млн. руб. |
Строительно-монтажные работы | 39,61 млн. руб. |
Б. Производственная база | 6,7 млн. руб. |
Капиталовложения в энергетику 46,09 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 355 руб. |
на 1 кВт.ч | 21 коп. |
Себестоимость 1 кВт.ч электроэнергии на ГЭС Териберского и Серебрянского каскадов в 2001 г. 9,5 коп.
